Разделка кабеля и монтаж F-разъема.

Понравилось! Поделитесь с друзьями.

   Для подключения всех компонентов спутникового комплекта оборудования применяются специальные разъемы. Такие разъемы не требуют пайки, но для их установки необходима специальная разделка кабеля. Они называются – F-разъемы. Эти разъемы имеют различный диаметр. Подбирайте диаметр разъема исходя из диаметра кабеля. Недопустимо несоответствие диаметра разъема и диаметра кабеля. Для удобного монтажа на поверхности разъема нанесено различное количество бороздок.

   При несоответствии диаметра кабеля и разъема он будет спадать с кабеля, или наоборот с трудом сможете накрутить его на кабель, разрушив тонкие проводники экранирующей оплетки.

   Укрепить разъем на кабель можно способом опрессовывания его на кабель. Для такой процедуры используются специальные обжимные клещи и специальные разъемы.

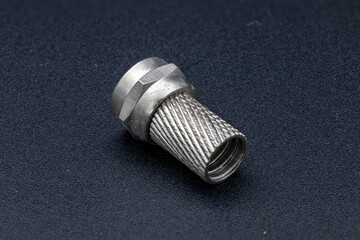

    Большинство монтажников спутникового оборудования используют более простые и дешевые F-разъемы, которые просто накручиваются на кабель.

   Для того чтобы укрепить такой разъем, предварительно нужно разделать кабель. Разделка кабеля производится в определенной последовательности. Сначала оболочка кабеля надрезается острым ножом на расстоянии 10-15 мм. от края. Надрез необходимо делать очень аккуратно, не повреждая тонкие проводники экранирующей оплетки находящейся под оболочкой. Далее снимаем надрезанную оболочку кабеля, а проводки экранирующей оплетки отгибаем назад вдоль кабеля пытаясь наложить сверху на оплетку. Потом необходимо осторожно надрезать изолирующую сердцевину кабеля, не повредив центральной жилы. На конец кабеля, который будет подключен к конвертеру перед разделкой следует надеть влагозащитный колпачок, идущий в комплекте с конвертором. Далее аккуратно накрутите на разделанный кабель F-разъем. Если центральная жила оказалась слишком длинной ее необходимо отрезать так, чтобы над краем разъема осталось не более 2…5 мм. Это важно!

  Так как некоторые разъемы в аппаратуре имеют жесткое ограничение внутри, и вы не сможете вставить более длинный проводник в такой разъем и закрепить соединение. После накручивания разъема на кабель желательно загерметизировать место сопряжения кабеля и разъема монтажной ПВХ лентой или термоусадочной изоляцией, не пропускающей влагу. На этом разделка кабеля считается завершенной.

Разделка кабеля

Важно:

1. Целесообразно будет перед финальным подключением оборудования потренироваться в разделке кабеля. Поверьте, это весьма ответственное занятие!
2. Обратите внимание чтобы ни один из проводников оплетки не соединился с центральной жилой кабеля – это приведет к короткому замыканию и поломке спутникового приемника!
3. При подключении кабеля к наружным разъемам для закручивания не пользуйтесь пассатижами: вы можете сломать хрупкий разъем! Будет вполне достаточно усилия пальцев.
