Польская антенна. Усовершенствование для приема цифрового телевидения Т2



   Прием сигнала для цифрового телевидения Т2 осуществляется в дециметровом диапазоне. Для приема этого сигнала Вы можете использовать уже имеющиеся у Вас антенны. В частности, наиболее распространенную это «польская» антенна.

Польская антенна

   «Польскую» антенну можно использовать полностью с усилителем без модернизации. Очень часто не приходится ни чего переделывать все и так хорошо работает. Достаточно просто заменить усилитель на плату согласования или просто соединить на прямую.

Польская антенна плата согласования

Плата согласования

   Но как показывает практика некоторые частоты в дециметровом диапазоне имеют слабый уровень сигнала.

   В неуверенных зонах приема все же необходим более тщательный подход к приему на эту антенну. Для усиления сигнала в «польской» антенне используется стандартный усилитель SWA и стандартный блок питания на 12В. В таком случай причиной плохого приема сигнала зачастую бывает пере усиление сигнала, принимаемого антенной.

   Для того что бы понизить мощность усилителя, необходимо понизить напряжение питания усилителя. Это можно сделать несколькими способами. Если есть возможность, то можно заменить блок питания на регулируемый, хорошо если вы его уже используете. Простым поворотом регулятора против часовой стрелки Вы уменьшите напряжения на выходе блока питания. Регулятор меняет напряжение приблизительно от 2В до 12В. При это следите за шкалой уровня сигнала на экране телевизора и добейтесь максимального уровня.

Если для просмотра цифрового ТВ Вы используете приставу, то есть способ запитать усилитель от антенного входа приставки. Для этого необходимо на прямую подключить антенный штекер к кабелю и подсоединить к приставке. А в меню приставки подключить питание к антенному выходу, там используется 5В.

Если у Вас телевизор с приемом цифрового DVB-T2 сигнала, то можно запитать усилитель от USB выхода телевизора. Используя специальный адаптер для подключения усилителя через разъем USB.

адаптер питания USB

   Однако для приема цифрового сигнала нужен не весь диапазон, который может принимать «польская» антенна. Есть смысл ее немного усовершенствовать, тем самым улучшить качество принимаемого сигнала. Немного модернизировав «польскую» антенну мы тем самым откажемся от использования усилителя, который к тому же не долговечен.

   Верхние вибраторы метрового диапазона (самые длинные), необходимо будет убрать. Вместо них изготавливаем и ставим два ромба. Ромбы можно согнуть и из этих же усов. Длина стороны ромба колеблется в пределах 11-15 см. Подбирается опытным путем или берется из расчета половине средней длине слабого частотного канала.

Решетку сзади ромбов (рефлектор) необходимо убрать. Но для лучшего эффекта можно решетку оставить, отогнув крепление на 10 см., вставив втулки.

польская антенна

   Ещё один вариант переделки польской антенны. Необходимо подогнуть вибраторы как показано на рисунке ниже и закрепит из между собой кусками проволоки или каким-то другим способом. Лучше вибраторы укоротить до 11-15 см. и рефлектор отодвинуть на 10 см. от всей конструкции.

польская антенна

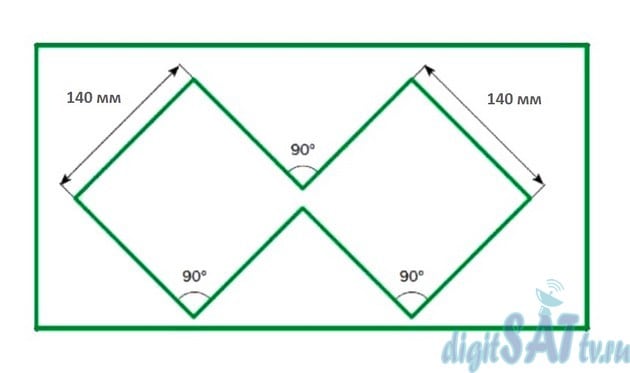

   Можно полностью вибраторы заменить на биквадрат Харченко (см. рис. ниже) оставить только рефлектор, усилитель по необходимости.

Биквадрат Харченко

Биквадрат Харченко

польская антенна

Пассивные вибраторы детекторы можно убрать за ненадобностью.

Желаем успехов в модернизировании и настройке антенн.
