Два телевизора к одной антенне. Как подключить?

Два телевизора       Не секрет что сегодня каждая семья имеет более одного телевизора в квартире или доме. При этом имеется одна антенна или телевидение заведено в помещение по одному кабелю. Можно ли в таком случае подключить несколько телевизоров? Да такая возможность есть.

     Первое что приходит в голову это соединить все центральные жилы между собой и соответственно экраны тоже. Но при таком соединении нарушается согласование в антенном кабеле и как следствие приводит к падению уровня сигнала. Не говоря уже о том, что будет происходить взаимное влияние телевизоров между собой. На изображениях будут появляться всякого рода помехи.

     Правильным способом подсоединения двух и более телевизоров к одной антенне будет способ, в котором используются специальные делители сигнала (сплиттеры).

Делители телевизионного сигнала на два телевизора

     Разветвитель – это устройство, состоящее из определенного набора сопротивлений, которое позволяет разделить сигнал на два и более потока. Сплиттер (разветвитель) в свою очередь гарантирует устойчивое соединение и поддержку проходящего сигнала с минимальными помехами.

В сети магазинов можно подобрать разветвители для подключения двух, трех и более телевизоров. Но не забывайте, что сигнал затухает пропорционально количеству телевизоров. Например, если два телевизора, то сигнал затухает вдвое, если три, то сигнала остается 1/3 и т.д.

Важно! Если Вы приобрели сплиттер с тремя и более выходами, а планируете подключить всего два телевизора, то к свободным выходам необходимо подключить балластный резистор на 75Ом. Обеспечивающий нормальную работу сплиттера.

     В магазине у продавца (либо в инструкции по эксплуатации, а чаще по надписи на корпусе) необходимо уточнить диапазон частот на который рассчитан разветвитель.

     Для выполнения работ по подключению к разделителю сигнала понадобятся некоторые навыки по соединению этого кабеля к различным разъемам. Если Вам не приходилось этого раньше делать, то можно обратиться к статье где это подробно описано.

     Ну вот, монтировать F-разъемы на кабель научились.  Отрезаем необходимой длинны телевизионные кабеля и монтируем на их концы разъемы. Соединяем разъемы с разветвителем по ниже приведенной схеме. Кабель идущий от антенны подключаем ко входу под названием «IN» от английского слова input (вход), кабель от телевизоров подключаем к выходам под названием «OUT» что соответствует слову выход. И не забываем на лишний выход накручивать балластный резистор (можно приобрести в магазине).

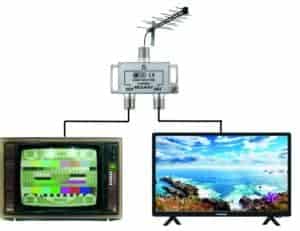

Соединение разветвителя

Соединение разветвителя

     Не забывайте на свободные концы накрутить балластный резистор, его тоже можно приобрести в магазинах электроники.

Балластный резистор

Балластный резистор

     После того как все правильно соединили включаем оба телевизионных приемника и проверяем как они оба работают. Если картинка на обоих телевизорах появилась и без проблем показывает ваши любимые телепередачи, то можете с удовольствием наслаждаться отличной картинкой сразу на двух телевизорах.

     Но может оказаться так, что качество картинки ухудшилось. Это может произойти от того что телевизионная антенна не может обеспечивать качественного сигнала для двух телевизоров. Ещё и разделитель принимает на себя часть сигнала (об этом говорили выше). Выходом может стать усилитель сигнала, встраиваемый в кабель перед сплиттером, либо уже готовая антенна с усилителем.

     Для этого необходимо уже в подключенной схеме отсоединить от разветвителя кабель идущий от антенны и вместо него подключить блок питания, идущий в комплекте с антенной через переходник с антенным гнездом.

Переходник

Переходник

     Как вариант можно приобрести разветвитель с усилителем сигнала. Этот способ надо использовать тогда, когда изначально один телевизор от антенны показывал качественно и приобретать новую антенну нет необходимости. Пример такого усилителя на картинке ниже.

Разветвитель с усилителем

Разветвитель с усилителем, питание 5В от ресивера, либо современного телевизора.
